1 概述

JSC3191 是一款低功耗、高性能、即插即用型 OOK 射频接收器，该芯片具有 2.5V - 5.5V较宽的输入电压范围，灵敏度高达到-112dBm，工作频段为 300 - 480 MHz，支持 1 - 5 Kbps的数据率传输。采用 SOP-8 封装类型，应用时仅需天线端阻抗匹配网络、VDD 退耦电容、CTH和 AGC 滤波电容，VDD 电路上无需增加防过冲电阻，从而降低应用成本。

2 主要特性

  频率范围： 300 - 480 MHz

  接收灵敏度： -112 dBm（1 Kbps）

  数据率范围： 1 - 5 Kbps

  电压范围： 2.5V – 5.5V

  低功耗：4.5 mA @ 3.3V（315 MHz）

  SOP8 封装

3 应用领域

  远程控制系统

  遥控报警器

  无线照明控制系统

  遥控门禁系统

4 封装类型

JSC3191 芯片采用 SOP-8 封装，如下图：

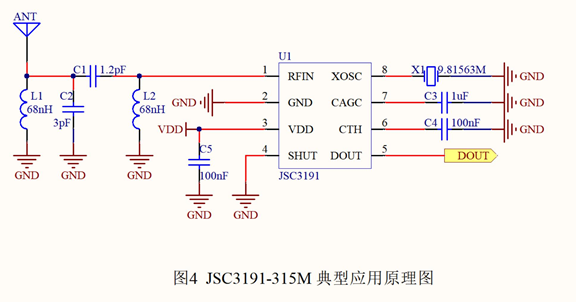

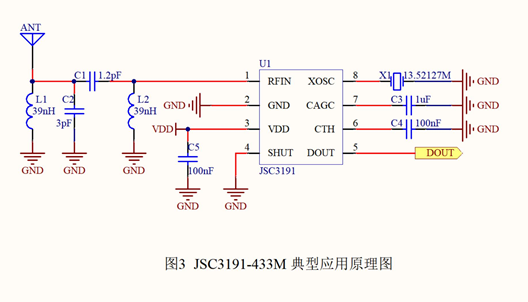

5 典型应用

JSC3191 芯片的典型应用如下图所示：
