1 概述
JSC1801是一款集成了三个独立的半桥栅极驱动集成电路芯片,专为高压、高速驱动MOSFET和IGBT设计,可在高达+250V电压下工作。
JSC1801内置 VCC/VBS欠压(UVLO)保护功能,防止功率管在过低的电压下工作。
JSC1801内置直通防止和死区时间,防止被驱动的高低侧MOSFET或IGBT 直通,有效保护功率器件。
JSC1801内置输入信号滤波,防止输入噪声干扰。
2 主要特性
● 悬浮绝对电压+250V
● 电源电压工作范围:4.9-20V
● 集成三个独立的半桥驱动
● 输出电流+0.9A/-1.35A
● 3.3V/5V输入逻辑兼容
● VCC/VBS欠压保护(UVLO)
● 内置直通防止功能
● 内置250ns死区时间
● 内置输入滤波功能
● 高低端通道匹配
● 输出与输入同相
3 应用领域
三相直流无刷电机驱动
电动工具
园林工具
航模

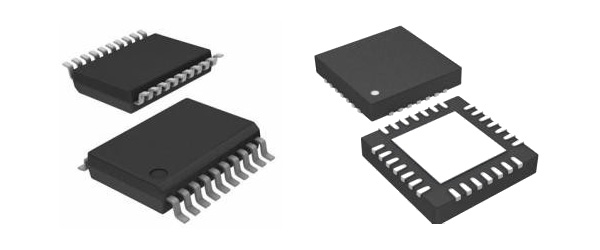

4 芯片的封装
JSC1801芯片采用如下封装
