JSC68F003 详情

产品概述

◆ 兼容MCS-51的1T指令系统

-  最高主频48MHz

-  机器周期最快支持1TSYS @FSYS  = 24MHz

-  机器周期最快支持2TSYS @FSYS  = 48MHz

◆ 内存

-  程序FLASH:APROM+LDROM 16K x 8Bit

-  通用RAM:256 x 8Bit

-  通用XRAM:1K x 8Bit

-  可配置4K/3K/2K/1K/0K字节LDROM引导代码区

- 支持FLASH分区保护功能

◆ 4种时钟模式

-  HIRC-内部RC振荡:48MHz

-  LIRC-内部低速振荡:16KHz

-  XT32外部低速振荡:32.768KHz

-  ECLK-外部时钟输入:16MHz

◆ 低压复位(LVR)

-  1.8V/2.0V/2.5V/3.5V

◆ 欠压检测及欠压复位(BOD)

-  1.7V/1.85V/1.95V/2.05V/2.15V/2.3V/2.45V/2.6V/2.8V/3V/3.25V/3.55V/3.9V/4.3V

◆ 乘除法器(MDU)

-  提供16位x16位的乘法运算

-  提供32位/16位,16位/16位除法运算

◆ 加减移位模块

-  提供直接对16位数据移位和加1功能

-  提供4组16位数据移位寄存器

◆ GPIO

-  最多可达18个GPIO

-  所有数字功能可分配到任意GPIO

-  均支持上/下拉电阻功能

-  均支持强上拉、弱上拉、弱下拉

-  均支持 SMT 和普通反相器输入

-  均支持 输出高速斜率和普通斜率

-  均支持 强驱动输出 普通驱动输出

-  均支持边沿(上升沿/下降沿/双沿)中断

-  均支持唤醒功能,输入有180ns滤波

◆ 中断源

-  支持所有的外部管脚中断

-  6个定时器中断

-  4个中断优先级设置

-  其他外设中断

◆ 定时器

-  WDT定时器(看门狗定时器)

-  两个16位普通定时器Timer0/1

-  一个16位定时Timer2,具备自动重装载、比较、捕获功能

-  最多可达两个16位自动重装载定时器Timer3、Timer4

-  一个可由Timer3,Timer4级联组成的32位定时器

-  WKT(自唤醒定时器)

-  BRT(独立串口波特率时钟发生器)

◆ 通信模块

-  1×SPI(通信速率最高可达6Mb/s)

-  1×I2C(通信速率最高可达400Kb/s)

-  2×UART(波特率最高可达1Mb/s)

◆ 独立PWM

-  一路由Timer3控制的独立PWM输出

◆ 增强型EPWM

-  8通道增强型PWM

-  8个相互独立占空比寄存器

-  支持独立/互补同步/成组模式

-  支持边沿对齐/中心对齐方式

-  支持互补模式死区延时功能

-  支持掩码功能及刹车功能

◆ 高精度12位ADC

-  所有GPIO(18 I/Os)均支持AD通道

-  参考电压可选(2.0V/3.0V/4.0V/VDD/外部基准)

-  提供检测内部1.2V基准电压通道

-  提供检测温度传感器的内部通道

-  支持硬件触发启动转换功能

-  支持一组结果数字比较功能

◆ 模拟比较器(ACMP)

-  正端和负端都有16个输入通道选择

-  正端和负端支持内部1.2V电压基准输入

-  负端支持对VDD或者VREF进行32等分分压后输入

-  支持比较器触发PWM刹车功能

-  支持比较器结果通过GPIO输出

-  支持上升沿、上升沿下降沿触发中断

-  支持输出极性选择

-  支持0、20、30、60mv迟滞电压选择

◆ 运算放大器(OPA)

-  正端支持三路外部输入、一路0.25VDD输入

-  负端支持两路外部输入或配置成PGA模式,当配置成PGA功能时,可使用内部放大网络对输入信号进行放大

-  可设置为PGA功能,支持1-128倍放大

-  支持放大器/比较器两种模式

-  运放的输出可通过配置由P05口输出

-  运放的输出可通过配置由内部送至至ADC或比较器

-  支持失调电压软件修调

◆ P20引脚功能

-  可以通过配置字使P20具有以下功能:

-  普通GPIO口

-  外部复位引脚

-  外部ADC基准电压输入引脚

-  外部低速晶振引脚

◆ 外部低速晶振

-  通过配置字可配置P20/P30引脚为外部低速晶振输入引脚,为系统提供低速32.768k时钟

◆ 低功耗模式

-  空闲模式(IDLE)

-  掉电模式(STOP,功耗约3uA),VDD=3.0V

◆ 工作电压范围

-  2.5V<VDD≤5.5V

(2T最高主频48MHz运行,全功能)

-  1.8V<VDD≤2.5V

(2T最高主频24MHz运行,IAP操作禁止)

◆ 工作温度范围

-  -40℃~105℃

◆ 支持96位唯一ID号(UID)

-  每颗芯片都有独立的ID号

◆ IAP

-  内建IAP编程功能:

-  可更新任意配置字

-  可对任意地址进行字节编程

-  可进行扇区擦除

-  可进行页擦除

-  可进行全部擦除

◆ 开发与调试

-  提供一线片上调试功能(OCD)

-  提供电在线路编程 (ICP编程)

-  提供系统编程(ISP编程)

-  提供两线下载功能

型号说明:

型号

FLASH

RAM

XRAM

I/O

ADC

ACMP

OPA

封装

JSC68F003TS20

16KB

256B

1KB

18

12BitX16

1路

1路

TSSOP20

JSC68F003QN20

16KB

256B

1KB

18

12BitX16

1路

1路

QFN20



引脚分配和引脚说明

1.1 封装引脚图

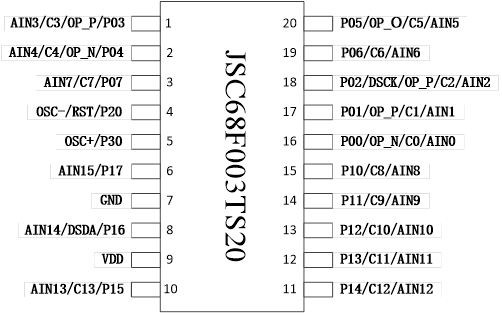

图 3 1 TSSOP-20 封装管脚配置

 1

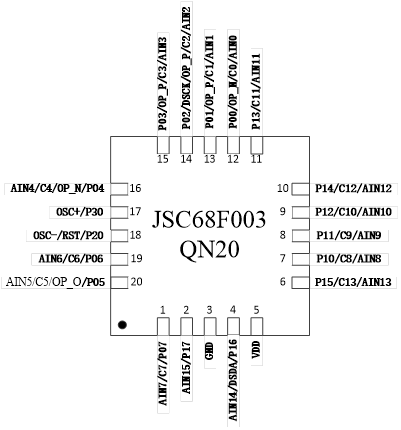

图 3 2  QFN20 封装引脚配置

 2
