1 芯片简介

1.1 功能特性

CPU 配置

● 2K×16-Bit OTP ROM

● 80×8-Bit SRAM

● 8 级堆栈空间

● 工作电流小于 1.5 mA（4MHz/5V）

● 休眠电流小于 2 mA（睡眠模式）

I/O 配置

● 外部10个可编程上拉 I/O 引脚

● 外部10个可编程下拉 I/O 引脚

● 外部7个可编程高灌电流 I/O 引脚

●  外部9个开漏输出I/O引脚

● 外部中断:P60

● 可配置上下拉和输出

● 唤醒端口:P5口

工作频率范围

● 内部 RC 选择:16MHz、8MHz、4MHz、1MHz

● 指令周期长度选择: 2/4/8/16振荡周期

低压检测

● 4.5V   ● 4.0V

● 3.3V   ● 2.2V

低压复位

● 4V     ● 3.5V

● 2.7V   ● 1.8V

● 1.6V

中断源

● TCC 溢出中断

● 外部中断

● ADC转换完成中断

● PWM1-3周期中断

● PWM1-3占空比中断

● P5输入端口状态改变中断

● LVD中断

内置EEPROM

● EEPROM型号：24C02

● EERPOM地址：000H

工作电压

●  工作电压范围: 2.8V～5.5V (-40℃-85℃)

外围模块

● 可编程 WDT 预分频器

● 可编程 WDT 时间 4.5ms、18ms

● 2 路共周期 8Bit PWM

● 8Bit 定时器/计数器（TCC）

射频特性

● 工作频率：300–480MHz

● 调制方式：OOK解调

● 数据率：1–5Kbps

● 灵敏度：-108dBm

● 接收器带宽：500KHz/340KHz

● 镜像抑制比：30dB

● 最大可输入信号：10dBm

● 低功耗：5.5mA @ 3.3V 315MHz

应用领域

● 无线报警和安全系统

● 遥控门禁系统(RKE)

● 家庭和楼宇自动控制

● 无线照明控制系统

封装类型

● SOP16

2 引脚排列

3 参考电路

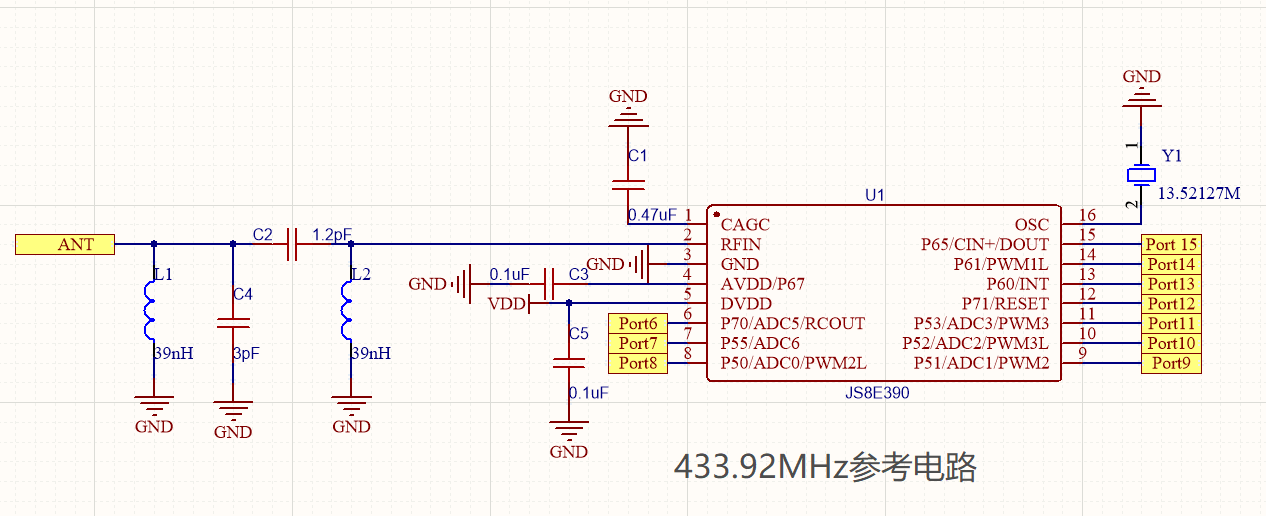

433MHz工作频率参考电路如下：

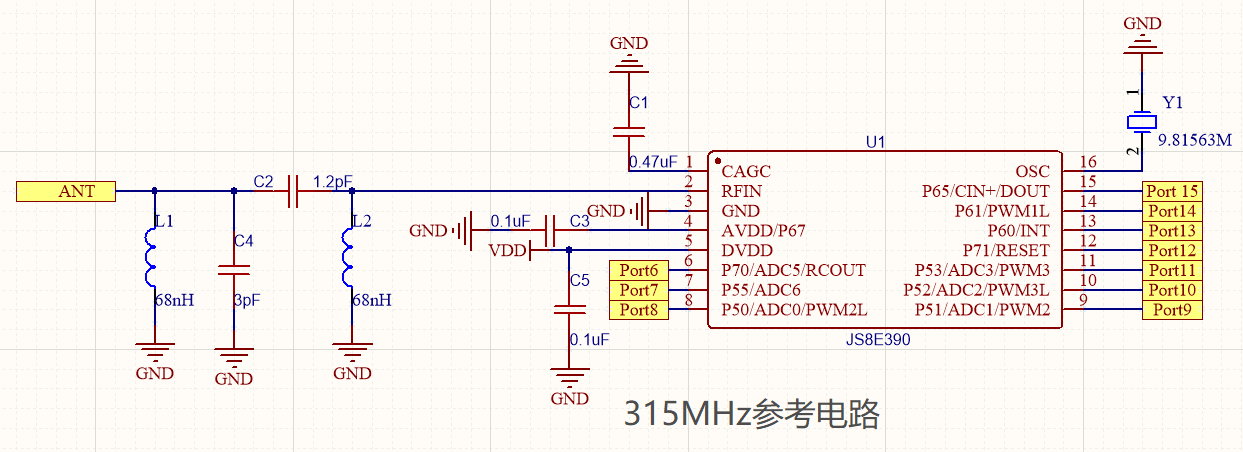

315MHz工作频率参考电路如下：
