1产品概述

◆ 增强型8051，减少指令周期时间（最高达到80C51的12倍）

最高达32MHz可调的CPU频率

内部32MHz时钟发生器(IHRC)

实时时钟，带32.768KHz晶振

Fcpu：16MIPs～0.25MIPs

◆ 存储器

64KB非易失性Flash存储器(IROM)支持总线编程功能

256字节内部RAM(IRAM)

2KB外部(XRAM)

◆ I/O引脚

20个纯I/O引脚，24个与LCD功能共用的I/O引脚

◆ 中断：10个中断源，可控制其优先权，且对应唯一的中断向量

8个内部中断：T0、TC0、TC1、TC2、ADC、UART、I2C和SPI

2个外部中断：INT0、INT1

◆ 硬件乘法/除法单元和2组DPTR

◆ 定时器系统

1组8位基本定时器T0，带RTC

3组16位定时器/计数器(TC0～TC2)，带自动重装载、PWM、蜂鸣器输出

1个蜂鸣器(引脚P15)：1KHz/2KHz/4KHz/8KHz

◆ 通信模块SPI/I2C/UART接口

◆ 比较器：低电压检测2.2V～3.6V(每阶0.2V)

◆ 电源：2.0V～5.5V(AVDD/DVDD)

◆ 升压稳压器

输入电压：2.0V～5.5V

AVDDR稳压输出为模拟电路供电

(ADC/PGIA/OP…)

AVDDR电压选项：2.7V/3.0V/3.3V/3.6V

ACM 1V为ADC通用电压

◆ PGIA

可编程控制增益放大器，高输入阻抗

增益：1x/4x/8x/16x/32x/64x/128x

◆ 24位Delta Sigma ADC

单一或差分通道配置

9个外部输入通道；AI1～AI9

4个内部通道：1/8*VDD检测、温度传感器、ACM和GND

内部或者外部参考电压

转换输出速率：2Hz～7.8KHz

◆ 运算放大器OPA：1组运算放大器

◆ LCD驱动：C-Type LCD驱动，高达252点

4COM或6COM，1/3偏压

4COM*44SEG或者6COM*42SEG，LCD引脚和IO引脚共用

可调节的VLCD输出2.8V～4.5V

◆ 片上调试

曼彻斯特编码的单线调试接口

2个硬件断点

可配软件断点

Flash数据安全保护

可选外部供电和仿真器供电

2 应用领域

●  血压计

●  温度计

●  血糖仪

●  体重秤

●  其他测量应用

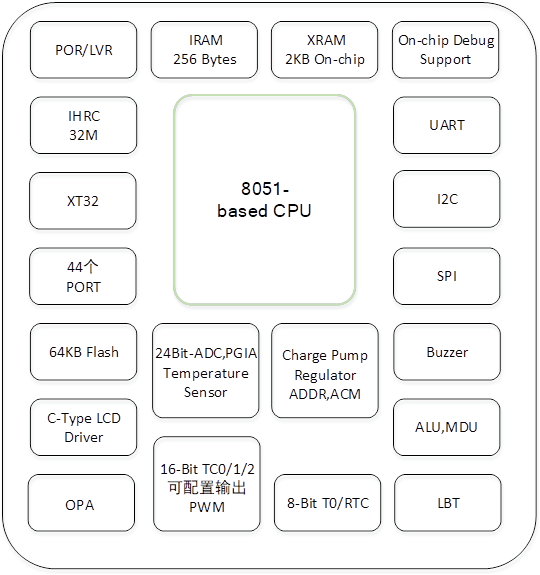

3 功能框图

4 引脚排布

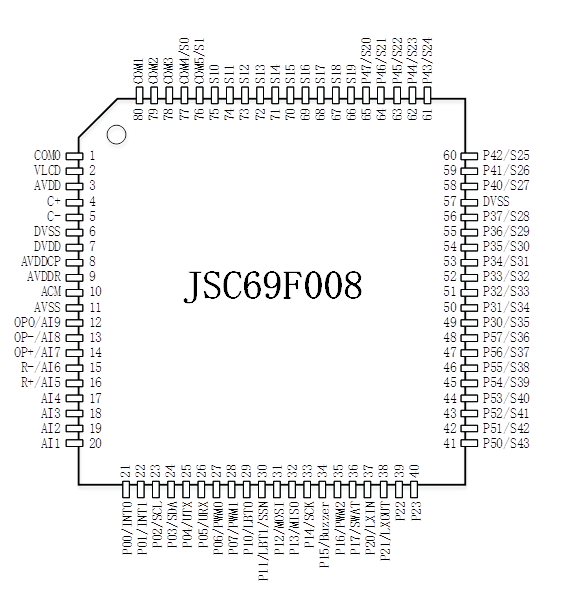

JSC69F008(LQFP80)
